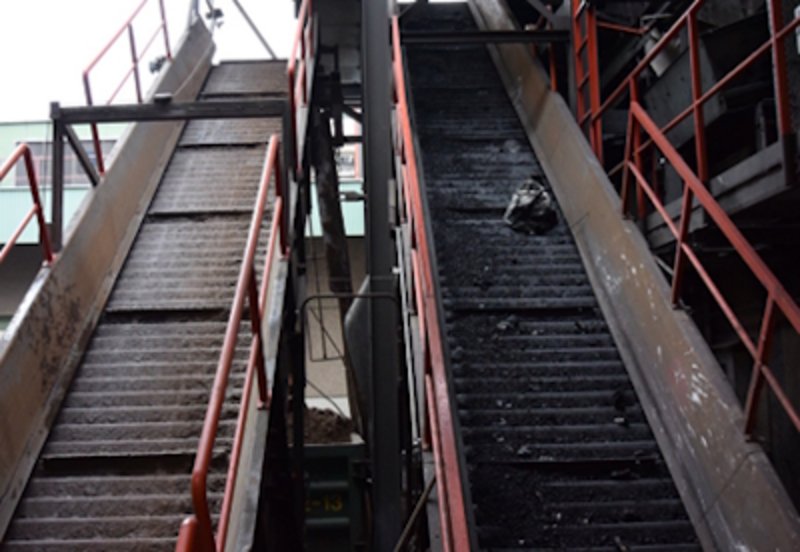

Les convoyeurs à plaques utilisés dans une usine d'incinération des déchets spéciaux généraient des coûts d'entretien et de remplacement élevés.

Les coûts de montage lors du remplacement du convoyeur à plaques articulées étaient également considérables, car les plaques du convoyeur étaient montées sur de longs axes et ne pouvaient donc être remplacées qu'au prix d'un temps considérable.

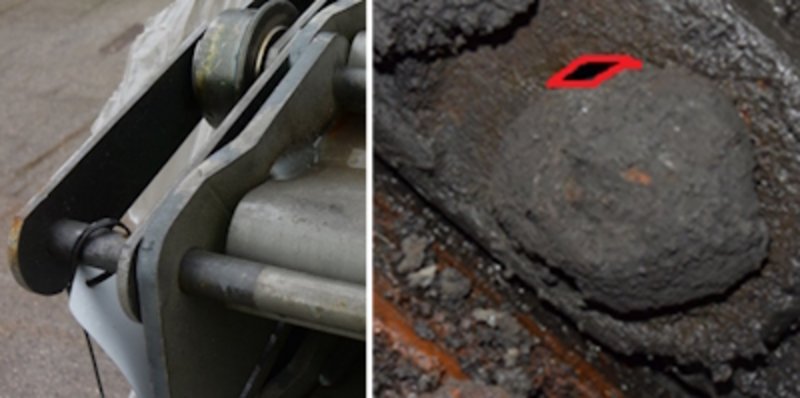

Un autre problème était que les plaques extérieures de la chaîne devaient toujours être remplacées en même temps que les chaînes, car des trous oblongs s'étaient formés dans les plaques extérieures.

En 2017, nos techniciens spécialisés dans les applications de chaînes ont développé une solution fonctionnelle et économique qui a considérablement réduit les coûts d'exploitation globaux sans nécessiter de modification de l'installation.

L'usure des articulations provoquait le basculement des plaques, le convoyeur n'était plus étanche et les produits transportés tombaient dans la partie inférieure.
Des arrêts imprévus et le remplacement des maillons intérieurs ont entraîné plusieurs semaines d'arrêt chaque année. Pour remplacer les pignons, il fallait démonter complètement les arbres et les remplacer la plupart du temps.

• Durée de vie maximale d'un an des maillons intérieurs en raison de l'usure importante des galets épaulés et des douilles
• Durée de vie maximale de 2 ans pour les plaques extérieures, les axes, les plaques et les roues dentées
• Coûts d'exploitation totaux env. 85 000 € - 90 000 €/an

1. Séparation de l'organe de traction et de la plaque de bande

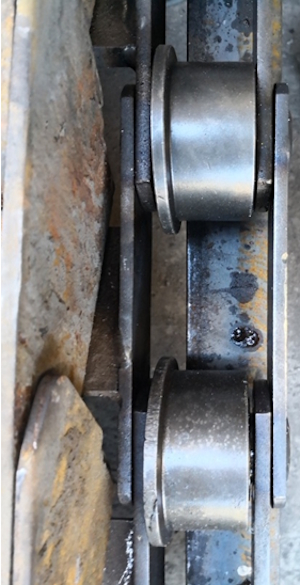

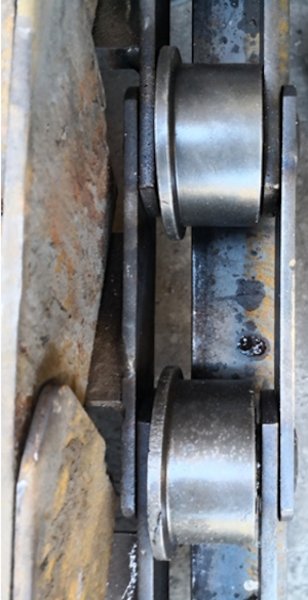

Grâce à l'utilisation de chaînes de convoyage résistant à l'usure avec entraineurs soudées, les chaînes ont été séparées des plaques. La durée de vie des chaînes de convoyage FB-rEVOLUTION et des plaques a été considérablement prolongée.
Les plaques peuvent désormais être utilisées plusieurs fois, restent étanches et ne basculent plus, ce qui contribue de manière décisive à augmenter la disponibilité de l'installation.

2. Géométrie des articulations optimisée - surface d'articulation plus grande - moins d'usure

Les chaînes ont été reconçues de manière à ce que les dimensions fonctionnelles restent inchangées. Il n'a donc pas été nécessaire de transformer les convoyeurs. La surface d'articulation entre les axes et les douilles et entre les douilles et les galets épaulés a été agrandie. Il en résulte un doublement de la durée de vie des maillons intérieurs des chaînes (double durée de vie des chaînes de convoyage).

3. Conseil compétent et assistance au montage

•    Accompagnement compétent par nos spécialistes en applications de chaînes FB sur place
•    Montage professionnel des chaînes par notre partenaire de montage Stefan Lachtner
•    Réduction de 2/3 du temps de montage grâce aux pignons en plusieurs parties

Les avantages mesurables pour le client

✅ +100 % de durée de vie des maillons intérieurs – 1 montage par an en moins
✅ 2 semaines de temps de fonctionnement en plus par an grâce à des temps de montage plus courts (seulement 1 semaine au lieu de 3)
✅ Durée de vie des plaques 5 à 8 ans – montées en 2017, seules quelques plaques ont été remplacées depuis
✅ Plus aucun arrêt imprévu – disponibilité élevée des installations
✅ Économies grâce à l'achat direct – chaînes de convoyage, roues dentées et plaques prémontées directement auprès du fabricant
✅ Durabilité grâce à la réutilisabilité des plaques et à la simplicité de maintenance

Conclusion

La collaboration avec l'exploitant de l'installation et notre service technique sur place ont montré qu'une analyse professionnelle et l'utilisation de solutions de chaînes de convoyage sur mesure permettent d'améliorer considérablement l'efficacité opérationnelle, la durée de vie et la disponibilité.

La combinaison de notre compétence technique, de nos conseils spécifiques à l'application et de notre technologie de chaînes de haute qualité fait de FB Ketten un partenaire fiable pour les exploitants d'installations, en particulier dans des conditions difficiles telles que l'incinération de déchets spéciaux ou l'utilisation de combustibles alternatifs.

Vous êtes confronté à des défis similaires dans votre installation ?

Nos spécialistes d'application se feront un plaisir de vous conseiller sur place, y compris pour la conception des chaînes et l'analyse de rentabilité.

FB Ketten – Des solutions durables dans des applications exigeantes
